Nuovo telemetro Laser a tempo di volo per applicazioni industriali Serie QT-DRFxx
New time of flight laser telemeter for industrial applications QT-DRFxx Serie

Q-TECH


I telemetri a tempo di volo per misurazioni distribuite della serie QT-DRFxx sono lo sviluppo più recente della Società Q-Tech s.r.l., e sono pensati per riempire un vuoto nella strumentazione di misura di distanza dove un'elevata accuratezza si deve combinare a una frequenza di acquisizione molto elevata. Sviluppati all'interno di un progetto per un Portale Multifunzione per il monitoraggio di treni in transito, i telemetri sono diventati prodotti commerciali e possono essere utilizzati per numerose applicazioni, quali quella della verifica dimensionale e di linearità di pezzi forgiati.

I telemetri laser a tempo di volo della serie QT-DRFxx consentono di effettuare misurazioni di profili 3-D con elevata accuratezza e con frequenze di acquisizione fino a 400kHz. L'architettura a misurazioni distribuite consente un importante passo in avanti nel rilievo di profili 3-D: con questi sistemi infatti è possibile alimentare un numero arbitrario (indicato dalla sigla xx) di stazioni di monitoraggio remote partendo da una singola unità di trasmissione-ricezione, isolabile dalle eventuali condizioni ambientali avverse in cui si potrebbero trovare le stazioni di monitoraggio (come nel caso di un portale ferroviario). Ogni stazione di monitoraggio è costituita da una testa di misura a singolo punto, oppure può essere equipaggiata con specchi rotanti o unità di scansione per il rilievo di interi profili 3-D.

Il sistema è disponibile con due unità di trasmissione:
• un'unità di trasmissione con laser a fibra;
• un'unità di trasmissione con laser a semiconduttore.

L'unità di ricezione presenta un range dinamico di oltre 40dB grazie all'utilizzo di un'innovativa tecnica a doppio canale di ricezione. In questo modo è possibile acquisire il profilo 3-D di oggetti sotto ampie angolazioni e con diverse condizioni di diffusività, colore, ecc.

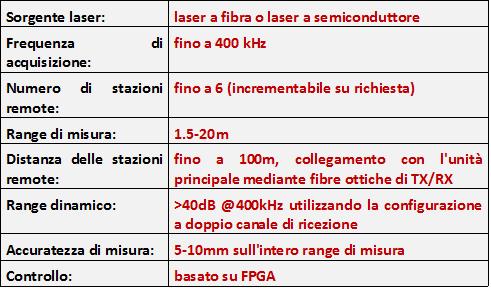

SPECIFICHE TECNICHE

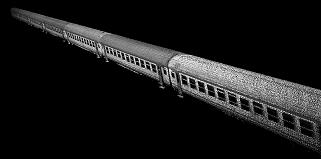

APPLICAZIONI - Monitoraggio di treni in transito: misure di profilo, rivelazione di carichi sporgenti
- Applicazioni alla forgiatura libera e su diegno: misure di rettilineità, diametro, eccentricità
- Applicazioni alla laminazione: misure di diametri, eccentricità, difetti.



Per maggiori informazioni:

www.q-tech.it

Q-TECH srl

www.q-tech.it
